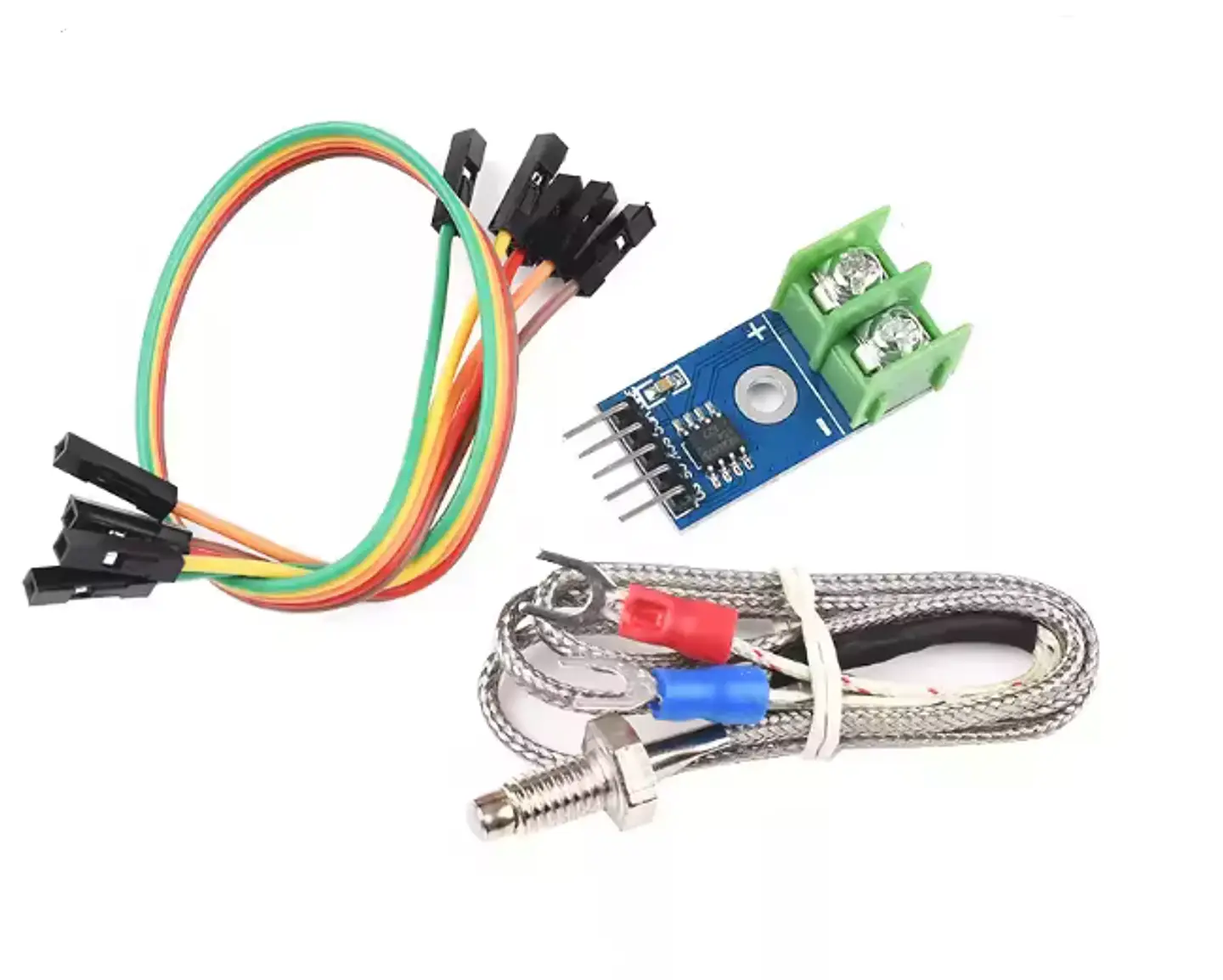

Termopar tipo K MAX6675

Módulo MAX6675 – Convertidor Digital para Termocupla Tipo K

El MAX6675 es un módulo convertidor digital diseñado para medir temperatura mediante una termocupla tipo K, permitiendo obtener lecturas precisas de temperaturas elevadas de forma simple y eficiente. Integra un convertidor analógico-digital de alta resolución y comunicación digital SPI, facilitando su conexión con plataformas de desarrollo como Arduino, ESP32, ESP8266, Raspberry Pi y otros microcontroladores.

El módulo se encarga de amplificar la señal extremadamente pequeña generada por la termocupla tipo K, compensar automáticamente la temperatura de referencia (compensación de unión fría) y convertir el valor medido a formato digital, eliminando la necesidad de circuitos analógicos externos complejos.

Gracias a su amplio rango de medición y facilidad de integración, el MAX6675 es ampliamente utilizado en aplicaciones industriales, hornos, impresoras 3D, sistemas HVAC, automatización, monitoreo térmico y control de procesos.

Características principales:

• Alimentación: 3.0V a 5.5V DC
• Sensor compatible: Termocupla Tipo K
• Rango de medición: 0°C a +1024°C
• Resolución: 0.25°C
• Precisión típica: ±2°C (según condiciones de operación)
• Comunicación digital: SPI
• Conversión analógica a digital integrada
• Compensación automática de unión fría
• Detección de termocupla desconectada
• Tiempo de conversión aproximado: 220ms
• Bajo consumo energético
• Compatible con sistemas lógicos de 3.3V y 5V
• Salida digital de temperatura lista para microcontroladores
• Fácil integración en sistemas embebidos
• Dimensiones compactas para proyectos electrónicos

Aplicaciones comunes:

• Control de temperatura industrial
• Hornos eléctricos y sistemas de calefacción
• Automatización industrial
• Impresoras 3D
• Sistemas HVAC
• Monitoreo térmico de maquinaria
• Proyectos con Arduino y ESP32
• Instrumentación electrónica
• Sistemas de adquisición de datos
