Sensor TDS

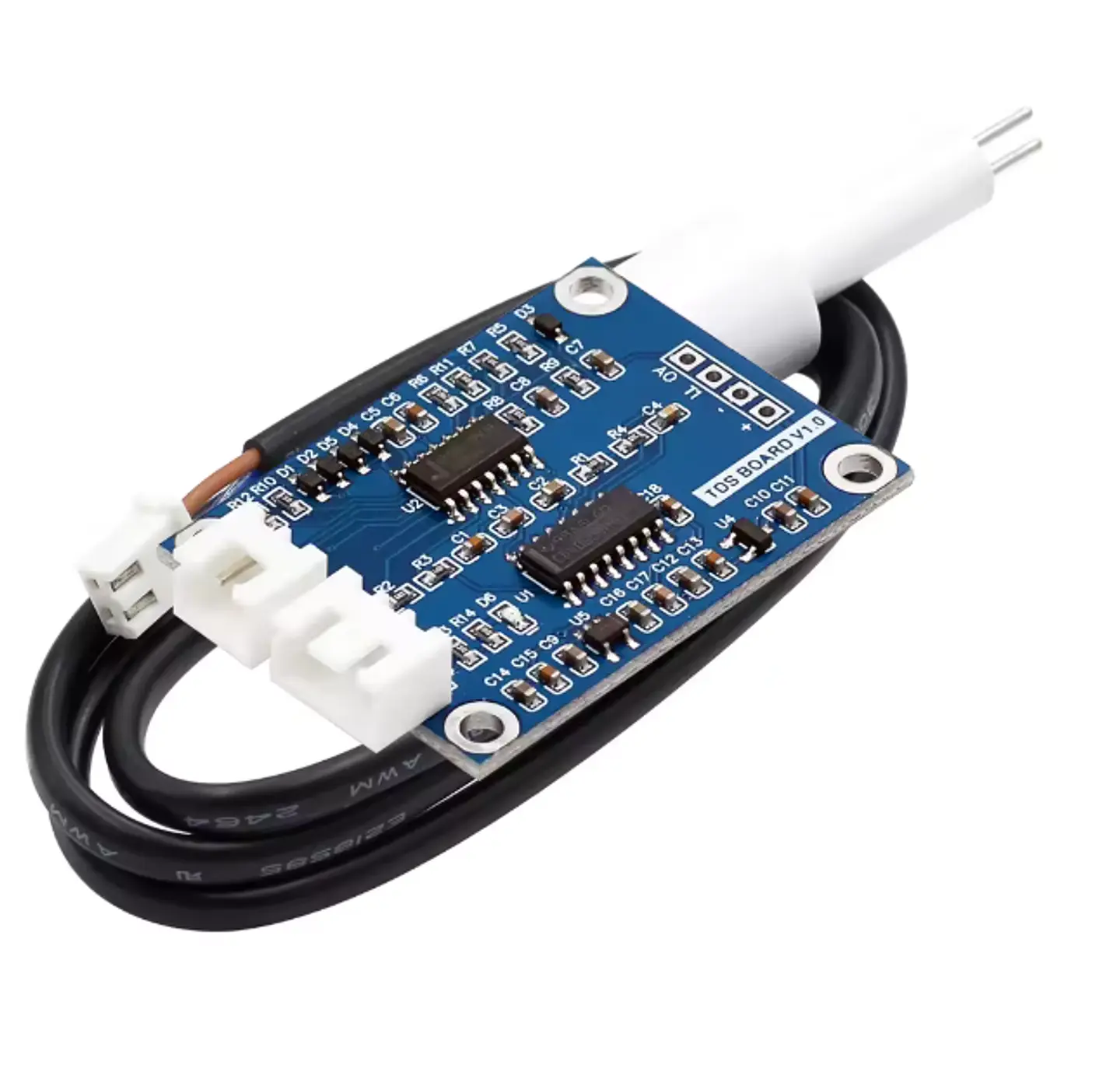

💧 Módulo Sensor TDS (Total de Sólidos Disueltos) + Sonda

Este módulo permite medir la cantidad de sólidos disueltos en el agua (TDS), un indicador clave para evaluar su limpieza y calidad. Es ideal para monitoreo continuo en proyectos electrónicos, a diferencia de los medidores tipo “lápiz” que no permiten integración con sistemas.

📊 ¿Qué mide el TDS?

El TDS (Total Dissolved Solids) indica la cantidad de sustancias disueltas en el agua (mg/L o ppm).

• A mayor valor → más impurezas
• A menor valor → agua más limpia

⚠️ Nota: El TDS es una referencia rápida, no reemplaza un análisis completo de calidad de agua.

⚙️ Características principales

• Medición continua y en tiempo real
• Salida analógica (0–2.3V): compatible con Arduino, ESP8266, ESP32
• Excitación en señal AC: evita polarización de la sonda y mejora la estabilidad
• Sonda impermeable: apta para medición prolongada en agua
• Soporte para sensor de temperatura (DS18B20): permite compensación térmica por software
• Fácil uso (Plug & Play)

📐 Especificaciones técnicas

• Voltaje de alimentación: 3.3V – 5V
• Corriente de trabajo: 3 – 6 mA
• Rango de medición: 0 – 1000 ppm
• Precisión: ±5% F.S. (a 25°C)
• Salida: Analógica 0 – 2.3V
• Tamaño del módulo: 42 × 31.2 mm
• Interfaz sonda TDS: XH 2.54 (2 pines)
• Interfaz sensor temperatura: XH 2.54 (3 pines)

🔧 Aplicaciones

• Monitoreo de calidad de agua doméstica
• Sistemas de filtración
• Hidroponía y cultivo
• Proyectos IoT y domótica
• Acuarios

🔌 Descripción de pines

Conexión principal:

• VCC: Alimentación positiva (+3.3V a 5V)
• GND: Tierra
• AO: Salida analógica (0 – 2.3V)

Sensor de temperatura (opcional DS18B20):

• T1: Señal de datos
• + : Alimentación positiva
• - : Tierra

Sonda TDS:

• Pin 1 y 2: Conexión directa a la sonda (sin polaridad crítica)
